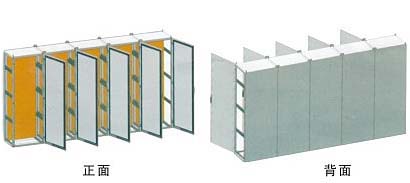

SHPS并柜形式

●尺寸模数化：标准模数M=25
框架的宽度、深度均为标准模数的整倍。
●IP保护性能的保持
每个单元机柜之间的缝隙均镶入密封条以保持整体的IP保护性能。
●宽度方向并柜的自由度。
根据客户使用需要，宽度方向可任意井柜。

结构强度牢固。密封效果好，拆装便捷！
适用于FA控制、电气工程设备等各种领域！
△利用25mm模块化尺寸．可进行灵活的结构设计。
△备有标准的零件系到．可方便拆装．很好的提高设计与安装效章。
△采用标准的涂装颜色：RAL7032 RAL7035-也可自定颜色。
△机柜柱厚参鼗：门槛、后扳、侧板、底板、顶柱、框架均为1.5mm，安装根2.5mm。柱厚公差均为±0 1。
△门型号：具有单开和双开门选择。
△防护等级IP54。

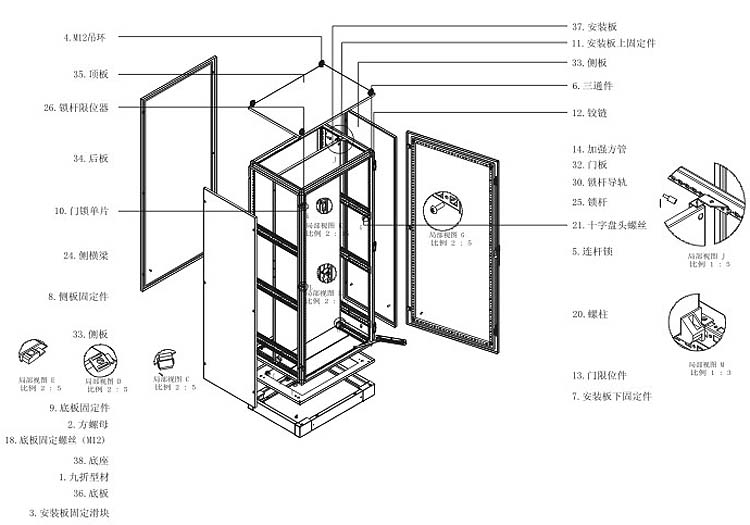

◆单开门机柜爆炸详图如下：

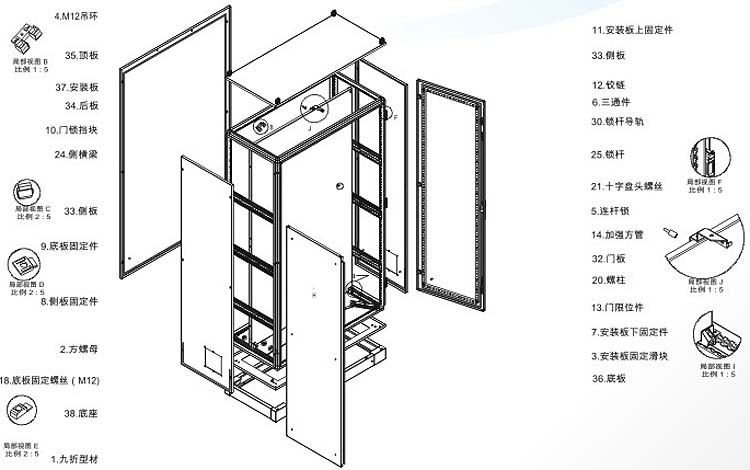

◆双开门机柜爆炸详图如下：

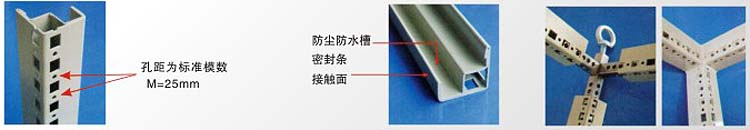

九折型材
●大型排水槽
大型排水槽可减少密封条积水和坐埃等的积蓄量．从而推迟密封条的老化．以确保客户长期、放心使用。
适台各种用图的双垂面安装定位孔排列
标准化模数M=25帆为各种形式的安装提供基础
●具备较高的结构强度和美观的外型颜色。
较好的承载强度和抗震强度．采用曲径迷宫式密封结构．具有较高的防护等级和美观颜色。
●整体结构具有高强度的吊装效果和不变型的特性。
采用插入式的角部连接器．再加C02满焊焊接工艺．保证不变形．吊装结构牢固与安全性。

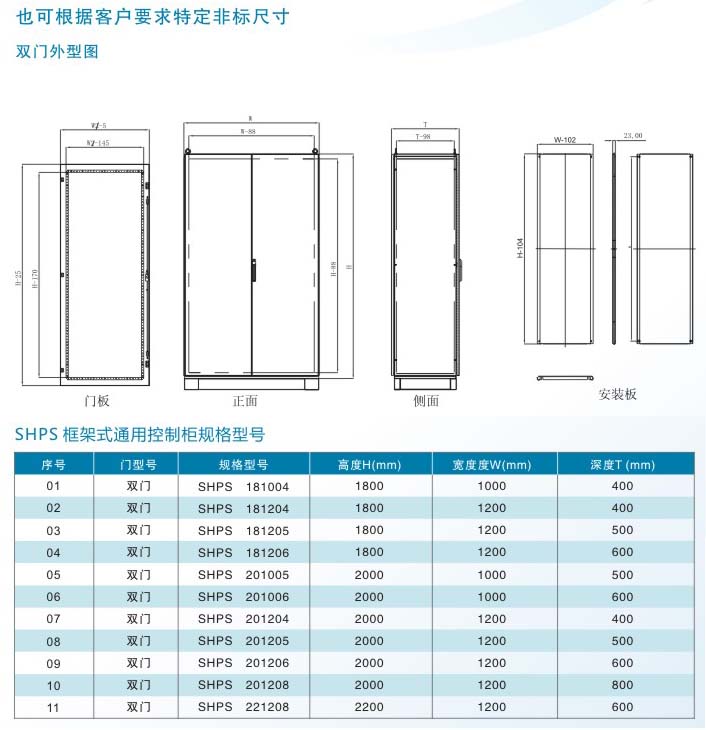

HPS[框架式通用控制柜标准规格系列表]

SHPS[框架式通用控制柜典型结构特点]
